AI 반도체 기판 유리 전환 기준 정리

- 9월 09, 2026

클린룸에서 대형 투명 반도체 기판을 검사하는 방진복 차림의 작업자

유리기판 개발 발표를 보고 기존 기판이 곧 전면 교체된다고 판단하고 있나요? 핵심 답은 FC-BGA와 고다층 PCB는 이미 상용 양산 중이지만, 유리기판은 양산성 검증이 남아 있다는 것입니다. Intel이 2023년 9월 관련 기술을 발표했어도 산업 전체의 즉각적인 전환이나 매출 발생을 의미하지는 않습니다.

기판, 절연재, 수동부품, 광통신 기술이 함께 언급되기 때문에 역할을 혼동하기 쉽습니다. 당신이 기술 가능성과 실제 사업 성과를 구분하려면 부품의 위치부터 고객 인증과 수율까지 단계별로 봐야 합니다.

위치를 알면 부품의 역할이 구분됩니다

FC-BGA는 반도체 다이와 시스템 보드 사이에서 미세한 단자 간격을 변환하고 신호와 전력을 연결하는 패키지 구조입니다. 반면 고다층 PCB는 서버나 네트워크 장비에서 여러 패키지, 메모리, 커넥터를 시스템 수준으로 이어 줍니다.

ABF는 FC-BGA와 같은 뜻이 아닙니다. ABF는 미세 배선층에 주로 쓰이는 빌드업 절연재 계열입니다. 또한 MLB는 다층 인쇄회로기판을 폭넓게 가리키므로, MLB라는 이유만으로 AI 서버용 고부가 제품이라고 볼 수 없습니다.

MLCC도 기판이 아니라 전압 변동과 노이즈를 줄이는 수동 전자부품입니다. 탑재 개수는 전력 구조, 정전용량, 크기와 배치 방식에 따라 달라져 모든 AI 가속기에 같은 수량을 적용할 수 없습니다.

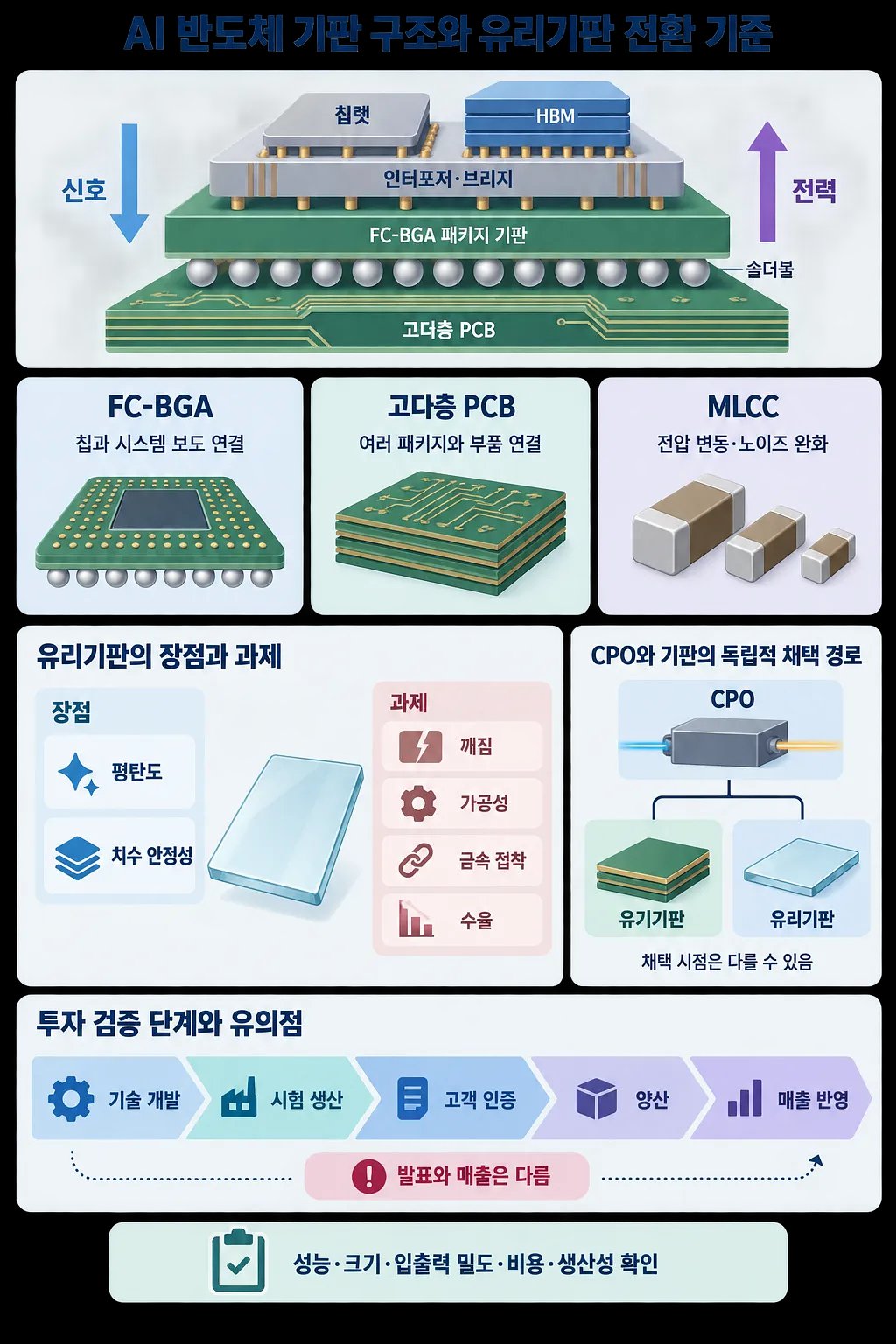

AI 칩·HBM 패키지 적층 구조와 유리기판의 장단점, 채택 경로, 투자 검증 단계를 정리한 인포그래픽

AI 반도체 기판은 필요한 조건에 따라 달라집니다

고성능 프로세서 패키징: 미세 배선과 입출력 연결에 적합한 FC-BGA를 검토합니다.
여러 패키지의 시스템 연결: 보드 수준 연결과 전력 분배를 맡는 고다층 PCB가 필요합니다.
칩렛 사이의 초미세 연결: 실리콘 인터포저나 고밀도 브리지가 짧고 조밀한 배선을 구현합니다.
대형 패키지의 치수 안정성: 평탄도와 열팽창 특성을 활용할 수 있는 유리 코어 기판을 검토합니다.
근거리 광입출력: CPO와 광도파로 기술을 별도로 평가해야 합니다.

유리는 평탄도와 치수 안정성에 장점이 있지만 깨짐, 유리 관통전극 가공, 금속 접착과 수율이 과제입니다. 유기 소재보다 항상 방열에 유리한 것도 아닙니다. 실제 열 성능은 다이와 접착층, 방열판, 냉각 시스템을 포함한 전체 구조로 판단해야 일상적인 정보 탐색에서 잘못된 결론을 줄일 수 있습니다.

CPO 역시 유리기판의 채택 시점과 묶어 보면 안 됩니다. 실리콘 포토닉스와 유기 기판으로도 구현할 수 있어 유리기판은 필수 조건이 아니라 향후 통합 선택지 중 하나입니다.

발표를 매출로 오해하지 않는 점검표

당신이 관련 기업을 살펴본다면 다음 순서로 확인하면 기술 테마와 실제 실적을 구분하기가 수월합니다.

사업보고서에서 기판 사업의 매출 비중을 찾습니다.
FC-BGA와 일반 PCB 매출이 구분되는지 봅니다.
설비투자의 대상 제품과 가동 시점을 확인합니다.
진행 단계가 개발, 시험 생산, 고객 인증, 양산 중 어디인지 나눕니다.
생산능력뿐 아니라 수율과 가동률, 감가상각비를 함께 봅니다.
관련 매출과 이익이 실제로 반영됐는지 확인합니다.

파일럿 설비 보유나 자본적지출 증가만으로 상용 우위를 단정할 수 없습니다. 고객 이름이 공개되지 않는다면 매출 증가와 가동률을 함께 확인하고, 시장점유율은 조사기관과 기준 연도가 명시됐는지 대조해야 합니다.

세부 비교를 확인할 이유

인조이스의 원문 기사에서는 FC-BGA, 고다층 PCB, 유리 코어 기판을 위치·역할·과제·시장 단계별로 비교하고, GPU부터 광모듈까지 신호 경로를 점검하는 순서를 설명합니다. 자주 혼동하는 용어와 투자 검증 단계, 확인할 공식 문서까지 한 흐름으로 살펴볼 수 있어 기업 발표를 읽기 전 기준을 세우는 데 유용합니다.
